Anforderungen an die Installation und Verlegung von Kabellinien für den Bau des TV Studio-Beleuchtungssystems

Die Installation von Kabelleitungen sollte gemäß den genehmigten Konstruktionszeichnungen durchgeführt werden.

Die folgenden Inspektionen sollten vor dem Kabellegen durchgeführt werden:

1. Die technischen Unterlagen des Produkts sollten vollständig sein;

2. Kabeltyp, Spezifikation und Länge sollten den Konstruktionsanforderungen erfüllen, und das Erscheinungsbild ist nicht beschädigt;

3. Das Kabelende sollte eng sein. Wenn Zweifel an der Sichtprüfung bestehen, werden das nasse Urteil oder der Test durchgeführt.

4. Wenn die Kabel nicht sofort installiert sind, sollten sie in zentraler Weise aufbewahrt werden, und niedrig-halogenfreie flammhemmende Kabel sollten in einem Lager gelagert werden, das nicht dem Sonnenlicht ausgesetzt ist. Das Modell, die Spannung, die Spezifikation und die Länge sollten auf der Festplatte markiert sein. Es sollte ein Durchgang zwischen den Kabelrollen geben, und es sollte kein Wasser in der Kabelspeicherung geben.

5. Überprüfen Sie die Isolationsqualität, bevor Sie das Kabel legen.

Die folgenden Bedingungen sollten vor dem Kabellegen erfüllt werden:

1. Das Tiefbau des Gebäudes, das sich auf die Installation von Kabellinien bezieht, ist im Wesentlichen abgeschlossen, und die Qualität des Projekts entspricht den einschlägigen Bestimmungen der aktuellen nationalen Konstruktions- und Akzeptanzspezifikationen für Bauprojekte;

2. Das Wandloch zwischen dem Dimmraum und dem Studio ist genau reserviert und erfüllt die Konstruktionsanforderungen. Wenn ein Bedarf an Addenda, Lochöffnung oder Lochergebnis erforderlich ist, sollten die Zivilarbeiten modifiziert werden.

Kabelpfeife und Kabelablage

1. Wenn das Kabel mit verzinktem Stahlrohr verlegt wird, sollte das Leitungsrohr keine Perforationen, Risse, signifikante Unebenheiten und schwere Korrosion aufweisen usw. Die Innenwand des Linienrohrs sollte glatt und frei von Graten sein. Die Kabelkabelung sollte nach dem Biegen nicht Risse oder erhebliche Dellen haben. Im Allgemeinen sollte der Abflachungsgrad nicht größer als 10% des Außendurchmessers der Kanalisierung sein, und die Düse sollte geschützt werden.

Der Biegeradius der Kabelkanal sollte den Anforderungen des Biegeradradius des getragenen Kabels erfüllen. Jedes Kabel sollte nicht mehr als 3 Ellbogen haben, und nicht mehr als 2 rechtwinklige Kurven. Wenn sich die Kabel in Innenräumen durch Wände und Böden passieren, sollten sie durch Stahlrohre geschützt werden. Der Innendurchmesser des Stahlrohrs sollte nicht weniger als den 1,5-fachen des Außendurchmessers des Kabels betragen.

3. Die Verbindung von Metalllinienrohren sollte nicht mit dem Mund verschweißt werden; Verzinkte Stahlrohre und Stahlrohre mit einer Wandstärke von weniger als 2 mm dürfen nicht rohrschweißt sein; Wenn Rohrverbindungen mit Gewindeanschlüssen verwendet werden, sollten die Gelenke gut versiegelt sein.

4. Wenn Stahlrohre als Kabelleitungen verwendet werden, sollte die Korrosionsfarbe auf die Oberfläche aufgebracht werden; Wenn verzinkte Rohre verwendet werden, sollte die Korrosionsschutzfarbe auf den Abziehteil der Zinkschicht aufgebracht werden.

5. Die Position der Kabelkabeldüse, die zum Gerät führt, sollte für den Anschluss mit dem Gerät bequem sein und die Demontage, Installation und den Zugriff des Geräts nicht behindern. Die Düsen der nebeneinander liegenden Kabel und Rohre sollten ordentlich angeordnet sein.

6. Wenn es viele oder konzentrierte Kabel gibt, sollten Kabelfächer zur Kabellegung verwendet werden. Wenn Kabelschalen (Tabletts, Leitern) horizontal verlegt werden, sollte die Höhe vom Boden im Allgemeinen nicht weniger als 2,5 m betragen. Bei der Verlegung senkrecht sollten Metallabdeckplatten hinzugefügt werden. Schutz.

7. Wenn die Kabelablage horizontal verlegt wird, sollte die optimale Spanne entsprechend der Lastkurve zur Unterstützung ausgewählt werden. Im Allgemeinen sollte die Spanne 1,2 m ~ 2m betragen. Wenn Sie vertikal verlegt, sollte der Abstand zwischen den festen Punkten nicht größer als 2 m sein.

8. Wenn in mehreren Schichten das Kabelablett verlegt wird, ist der Abstand zwischen den Schichten im Allgemeinen: Das Steuerkabelablage sollte nicht weniger als 0,2 m betragen; Das Stromkabel (einschließlich des Lichtkabels) sollte nicht weniger als 0,3 m betragen; Das schwache Stromkabelablett und das Stromkabel (einschließlich Licht) Kabel) Die Brücke sollte nicht weniger als 0,5 m betragen, wenn eine Abschirmabdeckung vorhanden ist, kann er auf 0,3 m reduziert werden; Der obere Teil der Brücke sollte nicht weniger als 0,3 m von der Decke oder anderen Hindernissen sein.

9. Wenn mehrere Gruppen von Kabelschalen parallel auf derselben Höhe gelegt werden, sollten die Wartungs- und Reparaturabstände zwischen benachbarten Tabletts berücksichtigt werden.

10. Wenn das Kabelablage parallel oder mit verschiedenen Rohren gekreuzt ist, muss seine geringe klare Entfernung den Anforderungen der Tabelle 10.2.10 erfüllen.

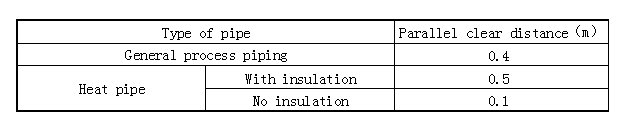

Klare Abstand zwischen Kabelschale und verschiedenen Rohren

11. Das Kabelablage sollte nicht über der Heizpipeline liegen, da sonst Wärmeisolationsmaßnahmen ergriffen werden sollten.

12. Das Kabelablage sollte gut geerdet sein.

Verkabelung

1. Die Phasendrähte und die neutralen Drähte derselben Schaltung sollten in demselben Metalldrahtschlitz gelegt werden; Die Phasendrähte und die neutralen Drähte der dreiphasigen Stromversorgung sollten nicht durch den Einlass- und Auslasslöchern des Schranks getrennt durchlaufen, um Wirbelstrom und Interferenzen zu vermeiden.

2. Dreiphasen- oder einphasige Wechselstrom-Single-Core-Kabel dürfen nicht allein durch den Metallkanal geleitet werden. Klammern und Klammern, die zum Fixieren von einphasigen Kabeln verwendet werden, dürfen keinen geschlossenen ferromagnetischen Kreislauf bilden.

3. Die Drähte unterschiedlicher Schaltungen, unterschiedlicher Spannungspegel und AC und DC sollten nicht durch dieselbe Leitung geleitet werden; Die Drähte derselben AC-Schaltung sollten durch dieselbe Metallkanal geleitet werden.

4. Der Kabelkanal sollte ohne Wasseransammlung freigelegt werden, und die Metallteile sollten intakt sein.

5. Kabeltyp, Spannung und Spezifikationen sollten den Konstruktionsanforderungen erfüllen. Das Erscheinungsbild des Kabels ist nicht beschädigt und die Isolierung ist gut.

6. Eine Ersatzlänge sollte nahe dem Ende des Kabels reserviert werden.

7. Der kleine Biegeradius des Kabels sollte den Bestimmungen entsprechen.

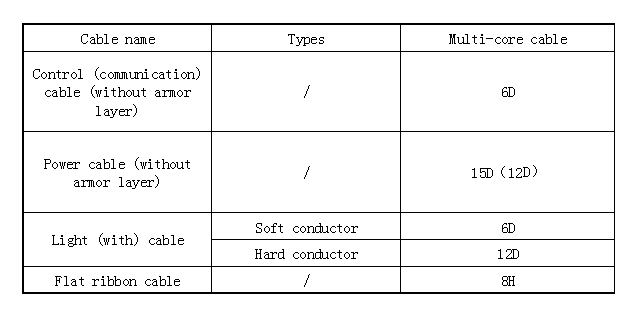

Kabel-kleine Biegeradius-Spezifikationstabelle

Notiz: 1 Die Daten in Klammern in der Spalte des Netzkabels bezieht sich auf den kleinen Biegeradius des Kabels in der Nähe der Anschlussbox und des Anschlusses. Zu diesem Zeitpunkt sollte das Biegen des Kabels sorgfältig gesteuert werden, beispielsweise mit einer geformten Führungsplatte. 2D ist der Außendurchmesser des runden Kabels, und h ist die Dicke des flachen Farbbandkabels.

8. Beim Verlegen des Kabels sollte es vom oberen Ende der Rolle ausgeführt werden, und das Kabel darf nicht durch Reibung auf den Träger und den Boden gezogen werden, und das Kabel darf nicht verdreht sein, oder die Schutzschicht sollte sein gebrochen oder beschädigt.

9. Wenn das Kabel verlegt ist, sollte die Umgebungstemperatur nicht niedriger als die Festlegung in der Tabelle sein. Wenn die Temperatur niedriger als die Bestätigung in der Tabelle ist, sollten entsprechende Maßnahmen ergriffen werden.

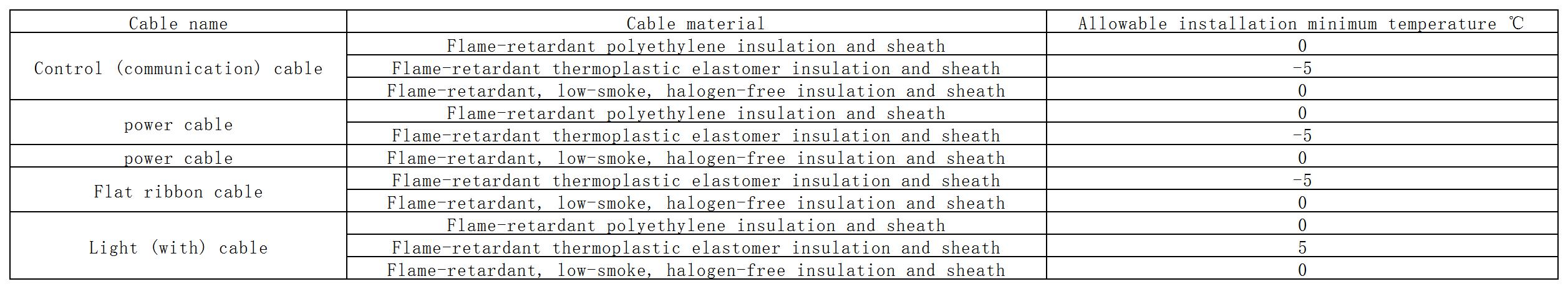

Kabel dürfen niedrige Temperaturstandards legen

10. Die Beleuchtungskabel und -steuerkabel werden von Stahlrohren oder Kabelbrücken aus dem Dimmroom zum Studio gelegt. Beide Enden der Stahlrohre sollten geschützt werden. Nachdem die Kabel abgenutzt sind, sollten feuerfeste Materialien verwendet werden, um sie fest abzuschließen.

11. Im Dimmerraum sollten Kabel in den erhöhten Boden oder in den Gräben mit Kabelfächern gelegt werden.

12. Im Studio sollten die Kabel zur Beleuchtung in der speziellen Kabelablage gelegt werden.

13. Wenn das Kabel auf das Aufhängungsgerät gelegt wird, sollte es außerhalb der Teleskopvorrichtung des Krans und des vertikalen Auslegers oder in der Kabelsammlungsplatte oder in den Korb des horizontalen Auslegers und des selbstlenkenden Booms gelegt werden. Das Kabel sollte nicht von äußeren Kräften betroffen sein. Spannung und Verschleiß. Die freie hängende Länge des für die Installation vorgesehenen Flachkabels sollte 30 Meter nicht überschreiten. Wenn die Verwendung des Kabels den obigen Grenzwert überschreitet, sollte das Kabel mit Spannmaßnahmen erhöht werden.

14. Kabel können ohne Abstand an der Kabelablage gelegt werden. Die Füllrate des Querschnitts des Kabels im Tablett: Die Füllrate von Leistungskabeln (einschließlich Lichtkabeln) sollte nicht größer als 40% sein; Die Füllrate der Kontrollkabel sollte nicht größer als 50% sein.

15. Die folgenden Kabel mit unterschiedlichen Spannungen und unterschiedlichen Zwecken eignen sich nicht dazu, auf derselben Brückeschicht zu gelegt zu werden: Zwei Stromkabel mit demselben Weg, um die Erstklasse-Last mit Strom zu versorgen; Beleuchtungskabel und Steuerkabel. Wenn sie durch Bedingungen eingeschränkt werden, wenn sie auf derselben Brücke installiert werden müssen, sollten sie mit Partitionen getrennt werden.

16. Die Kabel in der Kabelablage sollten an den folgenden Stellen fixiert werden: senkrecht das obere Ende des Kabels und alle 1,5 m ~ 2m; Bei der Verlegung horizontal endet der erste und der Schwanz, das Drehen und alle 10 m ~ 15m des Kabels.

17. Die Kabel in der Kabelablage sollten mit Zahlen, Modellen, Start- und Endpunkten und anderen Anzeichen am Anfang, Ende, Ende und alle 50 m bereitgestellt werden.

18. Wenn Kabel und Kabelfächer durch Firewalls und feuerfeste Bodenplatten passieren, sollten Brandisolationsmaßnahmen ergriffen werden.

19. Nachdem das Kabel verlegt ist, sollten die Trümmer rechtzeitig entfernt werden, und die Abdeckung sollte abgedeckt werden.

20. Kabel, die in Kabelschalen gelegt wurden, und Kabelkanäle sollten keine Gelenke in der Mitte haben.

Kabelsterminalproduktion.

1. Die Länge des Kabels sollte in der Lage sein, den Anforderungen der Verlegung und Verbindung gerecht zu werden, und an beiden Enden des Drahtes sollte ein Rand von 5 cm ~ 10 cm gelassen werden. Wenn der Kabelanschluss abgestreift und geschnitten ist, sollten der Kern und die verbleibende Isolierschicht nicht beschädigt werden. Das Kabel-Terminal sollte vollständig und fest mit Isolierband oder Heißschmelze versiegelt sein. Das Terminal sollte während des Betriebs sauber und feuchtigkeitsfest sein.

2. Die Lichtkabelklemme sollte mit dauerhafter Farbmarke hergestellt werden. Die Marke sollte den Anforderungen der nationalen Norm \"allgemeine technische Anforderungen an elektronische Dimmgeräte \" GB / T13582 erfüllen und mit der Systemphase übereinstimmen. Bei der Installation eines festen Dimmkabinetts (Box) -Systems sollten beide Enden des Kabels mit dauerhaften Markierungen hergestellt werden, die die Dimmschaltung leicht identifizieren können. Der Kabelklemme vom Leistungsverteilungsschrank zum Dimmkabinett sollte auch eine dauerhafte Farbmarke aufweisen.

3. Lichtkabel sollten Kupfer-Anschlussblöcke verwenden, und die Spezifikationen der Klemmenblöcke sollten mit den Kabeldurchmesser und den Befestigungsspezifikationen übereinstimmen. Beim Abstreifen des Ende des Drahtes sollte die Isolierschicht ordentlich abgestreift werden, der Kern sollte vollständig sein, und die Länge sollte angemessen sein. Der Anschluss steht in engem Kontakt mit dem Drahtkern und der Drahthaut. Verwenden Sie das spezielle Matching-Düsen-Werkzeug, um das Terminal und den Drahtkopf zu crimieren. Bei Bedarf kann die Verbindung gelötet werden. Die Verbindung ist wunderschön und eng, und es ist nicht leicht, durch äußere Kraft herauszuziehen.

4. Der Herstellungsprozess des Steuerungskabelsendgeräts sollte der Schnittstellenspezifikation des Produkts entsprechen.

Terminal Befestigung und Verbindung

1. Das Terminal sollte an dem Klemmenkabinett, dem Untersteuerungsfeld, dem Dimmkabinett (Box) oder dem Zubehör mit den angegebenen Schrauben befestigt sein, und das Anzugsdrehmoment sollte die einschlägigen Vorschriften erfüllen. Die vor Ort ausgewählten Schraubenspezifikationen sollten den Anforderungen der nationalen Norm \"allgemeine technische Anforderungen an elektronische Dimmgeräte\" erfüllen, die für elektronische Dimmgeräte \"GB / T13582 sind.

2. Wenn das Kabel gebündelt und fixiert ist, sollte am vorderen Ende jedes Kabels ein 5 cm ~ 10 cm-Wickelrand liegen. Wenn das Terminal locker ist, darf das Kabel andere Leiter nicht berühren.

Das Steuerkabel sollte zuverlässig in der Nähe des Verbindungsendes des Dimmkabinetts (Kasten) fixiert werden, so dass der Steuerkabel-Anschluss nicht durch äußere Kraft gezogen wird.
